강남 사무실 랜공사 | Cat.6 25라인 포설 및 EasyMesh 무선 네트워크 구축 사례

쉬운 목차

1. 현장 개요 및 기존 네트워크 환경 진단

강남구 테헤란로에 위치한 신생 스타트업 사무실에서 사업 확장 및 인원 증가에 따른 사무실 랜공사 및 네트워크 구축 작업을 요청해주셨습니다.

개발자 및 기획자 등 통신 트래픽 사용량이 많은 엔지니어 중심의 조직 특성상, 안정적인 대역폭 확보와 노이즈 최소화가 최우선 과제였습니다.

구분	주요 내용
현장 위치	서울시 강남구 테헤란로 스타트업 사무실
작업 규모	25개 좌석 유선 포설 및 무선 AP 커버리지 확장
적용 자재	Cat.6 케이블, 고강도 PVC 몰딩, 벽면/천장 알루미늄 및 PVC 덕트
무선 환경	EasyMesh 지원 컨트롤러 및 Agent AP 총 2대
서브넷 설계	사내 보안 및 대역폭 분리를 위한 Subnetting (서브넷팅) 적용

기존 환경의 문제점

규격 미달 케이블 사용: 기존에 설치되어 있던 Cat.5e 케이블은 기가비트(1Gbps) 전송 시 내부 간섭(Crosstalk)으로 인한 간헐적 속도 저하 발생.
복잡한 라인 구성: 메인 랙장부터 책상 영역까지 노출된 Cable Chaos 상태로, 동선 방해 및 물리적 손상 위험 누적.
단일 AP 사용으로 인한 무선 음영지역: 회의실 및 탕비실 영역에서 Wi-Fi 신호 감쇄 및 Ping 지연 현상 확인.

2. 맞춤형 네트워크 설계 및 문제 해결 솔루션

15년 경력의 네트워크 인프라 전문 기술팀은 기가비트 통신 환경의 완벽한 안정성을 위해 Cat.6 규격 배선과 EasyMesh 기술, 그리고 효율적인 IP 대역 분리(Subnetting) 전략을 수립했습니다.

[메인 통신 랙장]
    │
    ├── (Cat.6 25라인) ──> [사무실 각 좌석 벽/바닥 덕트 마감]
    │
    ├── (Subnetting / VLAN) ──> [개발팀 / 기획·경영팀 IP 대역 분리]
    │
    └── (PoE 연결) ──────> [EasyMesh Controller AP] ─── (Mesh) ─── [Agent AP]

💡 전문가 팁 (Cat.6 케이블 사양):

Cat.6 규격은 최대 250MHz 대역폭을 지원하여 1Gbps~10Gbps 속도를 안정적으로 전송합니다. 내부 십자 개스킷(Cross Filler)이 내장되어 있어 선간 간섭을 근본적으로 차단합니다. (Cat.6 케이블 국제 표준 TIA-568 기술 규격 참조)

3. 시공 정밀 단계: 배선, 덕트 마감, 무선 AP 구축

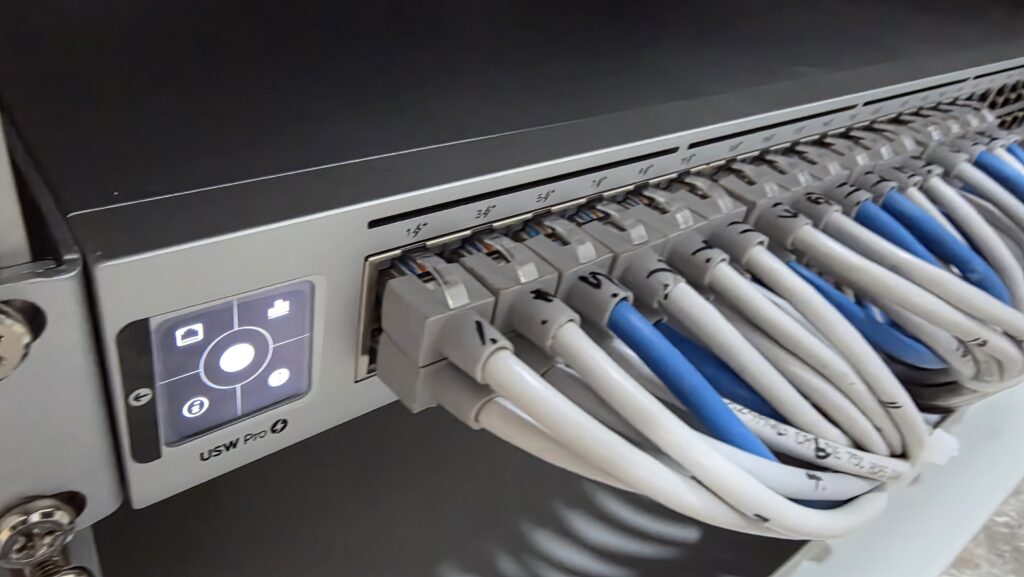

Step 1. Cat.6 25라인 정밀 포설 및 ID 라벨링

메인 통신 랙장에서부터 각 좌석 그룹까지 총 25개 라인의 Cat.6 케이블을 포설했습니다. 유지보수의 편의성을 위해 양단 패치 판넬 및 UTP 케이블에 모듈러 라벨링을 1:1로 일치시켰습니다.

20260708 141013 강남 사무실 랜공사 | Cat.6 25라인 포설 및 EasyMesh 무선 네트워크 구축 사례

Step 2. 바닥 고강도 PVC 몰딩 및 벽면 덕트 마감

동선 노출 구간은 보행자의 가압이나 의자 바퀴에 의한 케이블 손상을 막기 위해 고강도 PVC 바닥 몰딩을 사용했습니다. 벽면 이동 구간은 깔끔한 백색 PVC 덕트를 적용하여 인테리어 미관을 살리고 케이블 피복을 완벽히 보호했습니다.

20260511 195828 강남 사무실 랜공사 | Cat.6 25라인 포설 및 EasyMesh 무선 네트워크 구축 사례

Step 3. IP Subnetting 및 EasyMesh 무선 AP 2대 설정

단일 C클래스 IP 대역에서 발생할 수 있는 브로드캐스트 스톰(Broadcast Storm)을 예방하기 위해 Subnetting 작업을 거쳐 서브넷 마스크를 분리 설계했습니다.

또한, 메인 컨트롤러 AP와 서브 Agent AP를 EasyMesh 컨피그레이션으로 연결하여, 이동 중에도 끊김 없는 심리스(Seamless) Roaming 환경을 구축했습니다.

4. 품질 검증 및 최종 패킷 점검

시공 완료 후 전 좌석 포트에 대해 Fluke 케이블 테스터 물리층 검사 및 서버 간 Ping 테스트를 실시했습니다.

Plaintext

--- 192.168.1.1 ping statistics ---
1000 packets transmitted, 1000 received, 0% packet loss, time 999ms
rtt min/avg/max/mdev = 0.812/1.104/2.341/0.145 ms
